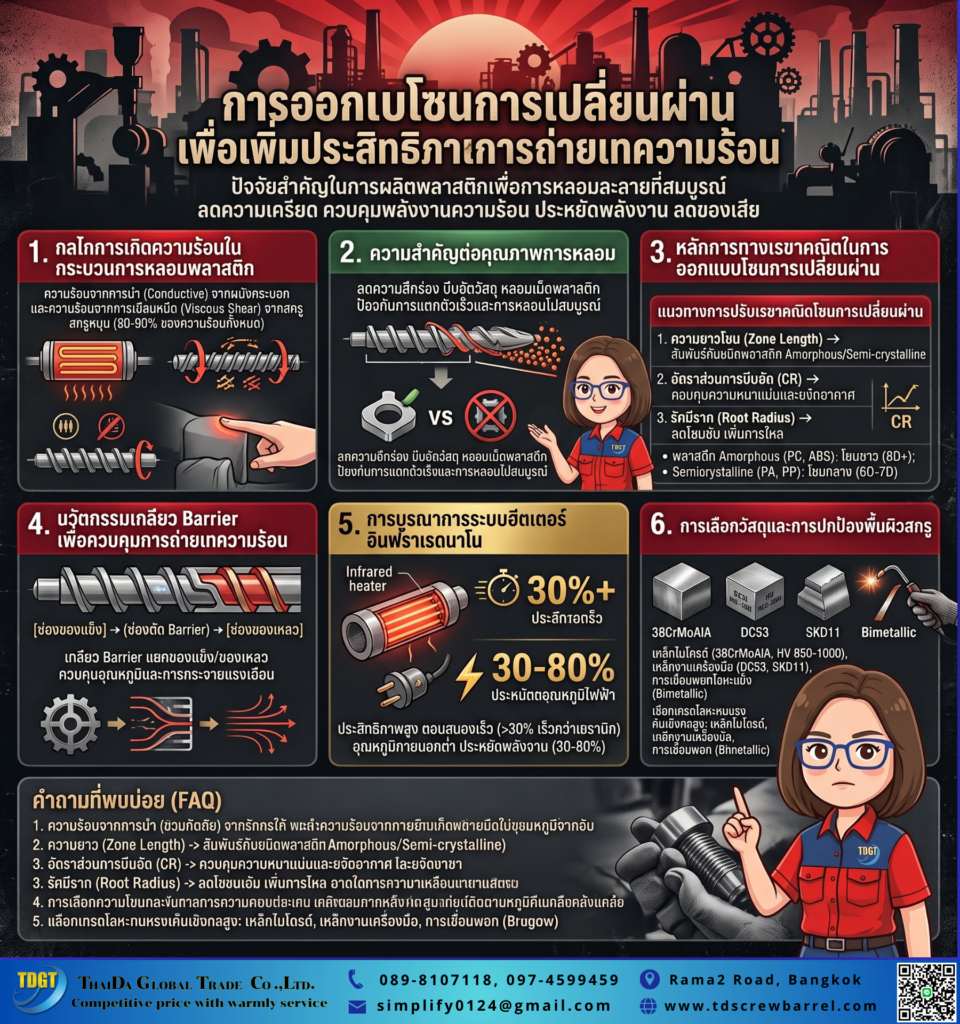

การออกแบบ Transition Zone เพื่อการส่งผ่านความร้อนที่ดีขึ้น ถือเป็นหัวใจสำคัญทางวิศวกรรมการผลิตพลาสติกที่ช่วยแก้ปัญหาการหลอมเหลวไม่สมบูรณ์และลดความเค้นสะสมในสายการผลิตได้อย่างยั่งยืน ในกระบวนการฉีดและรีดพลาสติก ช่วงร่องเกลียวอัดตัวนี้ทำหน้าที่หลอมเม็ดพลาสติกแข็งให้กลายเป็นน้ำพลาสติกเนื้อเนียน หากปรับสัดส่วนมุมเกลียวและความลึกร่องอย่างแม่นยำ โรงงานจะสามารถควบคุมพลังงานความร้อนได้อย่างสมดุล ส่งผลให้ประหยัดพลังงานไฟฟ้าและลดอัตราการเกิดของเสียได้อย่างเห็นผลชัดเจน
1. กลไกการเกิดความร้อนในกระบวนการหลอมพลาสติก
ในระบบสกรูและกระบอกสูบ ความร้อนที่ใช้ในการหลอมเม็ดพลาสติกไม่ได้มาจากฮีทเตอร์ภายนอกเพียงอย่างเดียว แต่เกิดจากการทำงานร่วมกันของสองแหล่งพลังงานหลัก
ความร้อนจากการนำความร้อน (Conductive Heat)
ความร้อนภายนอกถูกส่งผ่านจากผนังกระบอกสูบเข้าไปยังเนื้อพลาสติก โดยอาศัยการนำความร้อนของแผ่นทำความร้อนรอบกระบอก ซึ่งมีความสำคัญอย่างยิ่งในช่วงเริ่มต้นเดินเครื่องจักรและช่วงลำเลียงวัสดุในโซนป้อน
ความร้อนจากแรงเฉือนหนืด (Viscous Dissipation)
พลังงานกลจากการหมุนของมอเตอร์ขับสกรูจะสร้างแรงเฉือนระหว่างชั้นพลาสติกหลอมกับผิวโลหะ ความเสียดทานภายในโมเลกุลนี้เปลี่ยนเป็นความร้อนหนืด ซึ่งคิดเป็นสัดส่วนสูงถึง 80–90% ของพลังงานความร้อนทั้งหมดที่ใช้ในการหลอมพลาสติกในระบบ
2. ความสำคัญของ Transition Zone ต่อคุณภาพการหลอม
โซนเปลี่ยนผ่านหรือ Transition Zone เป็นพื้นที่ที่แกนสกรูค่อยๆ ขยายขนาดใหญ่ขึ้น ทำให้ความลึกของร่องเกลียวลดลงและเกิดการอัดตัวของเนื้อพลาสติกอย่างต่อเนื่อง
การสร้างฟิล์มพลาสติกหลอม (Melt Film Formation)
เมื่อพลาสติกแข็งเคลื่อนตัวเข้าสู่ร่องเกลียวที่แคบลง ชั้นฟิล์มบางๆ ของน้ำพลาสติกจะก่อตัวขึ้นบริเวณผิวสัมผัสของผนังกระบอกสูบ จากนั้นสันเกลียวจะปาดน้ำพลาสติกนี้ไปรวมกันเป็นบ่อหลอมเหลว (Melt Pool)
การป้องกันภาวะก้อนของแข็งแตกตัวก่อนเวลา (Solid Bed Breakup)
หากแรงดันและการส่งผ่านความร้อนในโซนนี้ไม่เสถียร ก้อนพลาสติกแข็งอาจแตกกระจายตัวหลุดเข้าไปในโซนมิเตอร์ริ่ง ส่งผลให้เกิดปัญหาเม็ดพลาสติกหลอมไม่หมด เจลตกค้าง และแรงดันหน้าดายแกว่งตัว
3. หลักการทางเรขาคณิตใน การออกแบบ Transition Zone เพื่อการส่งผ่านความร้อนที่ดีขึ้น
การปรับแต่งรูปทรงของร่องเกลียวในโซนเปลี่ยนผ่านจำเป็นต้องสอดคล้องกับพฤติกรรมทางรีโอโลยีของพอลิเมอร์แต่ละชนิด
+-------------------------------------------------------------+
| แนวทางการปรับมิติเรขาคณิตของ TRANSITION ZONE |
+-------------------------------------------------------------+
| 1. ความยาวโซน (Zone Length) --> สัมพันธ์กับพลาสติกอสัณฐาน/กึ่งผลึก |
| 2. อัตราส่วนการอัด (CR) --> ควบคุมความหนาแน่นและไล่อากาศ |
| 3. รัศมีโคนเกลียว (Root Radii) --> ลดจุดอับ เพิ่มการไหลเวียนความร้อน |
+-------------------------------------------------------------+การกำหนดความยาวโซนเปลี่ยนผ่านตามประเภทเรซิน
พลาสติกอสัณฐาน (Amorphous) เช่น PC, ABS หรือ PMMA ไวต่อความร้อนสะสมและไม่มีจุดหลอมเหลวที่คม จึงต้องการช่วง Transition Zone ที่ยาว (8D ขึ้นไป) เพื่อค่อยๆ ถ่ายเทความร้อน ในทางกลับกัน พลาสติกกึ่งผลึก (Semicrystalline) เช่น PA, PP หรือ PE ต้องการช่วงเปลี่ยนผ่านขนาดปานกลาง (5D–7D) เนื่องจากมีจุดหลอมเหลวที่แน่นอน
การคำนวณอัตราส่วนการอัดตัว (Compression Ratio)
อัตราส่วนระหว่างความลึกร่องโซนป้อนต่อความลึกร่องโซนมิเตอร์ริ่งต้องถูกออกแบบให้เหมาะสมเพื่อรีดไล่อากาศย้อนกลับไปทางช่องทางเข้า โดยทั่วไปอัตราส่วนจะอยู่ที่ 2.5:1 ถึง 3.5:1 สำหรับงานทั่วไป และปรับลดลงในกรณีที่ใช้วัตถุดิบที่มีความหนาแน่นรวมสูง
4. นวัตกรรม Barrier Flight เพื่อควบคุมการส่งผ่านความร้อน
การใช้สันเกลียวเสริมแบบบาเรียร์ในโซนเปลี่ยนผ่านช่วยยกระดับการควบคุมความเค้นเฉือนและการกระจายอุณหภูมิได้อย่างมีประสิทธิภาพ
[ Solid Channel ] ===> ( Barrier Undercut ) ===> [ Melt Channel ]
(ช่องกักพลาสติกแข็ง) (ช่องแคบรีดหลอมสม่ำเสมอ) (ช่องรวบรวมน้ำพลาสติก)กลไกการแยกช่องของแข็งและของเหลว
สันเกลียวบาเรียร์จะแบ่งร่องเกลียวออกเป็นช่องของแข็งและช่องของเหลวแยกจากกัน โดยของแข็งจะถูกจำกัดให้อยู่ในช่องเดิมและถูกรีดหลอมผ่านช่องว่างยอดเกลียวบาเรียร์อย่างสม่ำเสมอ
ข้อดีต่อความสม่ำเสมอของอุณหภูมิหลอมเหลว
น้ำพลาสติกที่หลอมตัวแล้วจะไหลข้ามสันบาเรียร์ไปสะสมในช่องของเหลวโดยไม่ถูกแรงเฉือนซ้ำซ้อน ช่วยป้องกันปัญหาความร้อนสูงเกินพิกัด (Overheating) และรักษาอุณหภูมิน้ำพลาสติกให้อยู่ในเกณฑ์มาตรฐาน
5. การบูรณาการร่วมกับระบบความร้อน Nano Infrared Heater
นอกจากการปรับเรขาคณิตสกรูแล้ว การติดตั้งเทคโนโลยีทำความร้อนประสิทธิภาพสูงรอบกระบอกสูบจะช่วยเสริมให้ การออกแบบ Transition Zone เพื่อการส่งผ่านความร้อนที่ดีขึ้น ทำงานได้เต็มประสิทธิภาพ
- การตอบสนองความร้อนที่รวดเร็ว: ฮีทเตอร์อินฟราเรดช่วยเพิ่มอุณหภูมิได้เร็วกว่าระบบเซรามิกเดิมมากกว่า 30% ทำให้ผนังกระบอกสูบพร้อมส่งผ่านพลังงานเข้าสู่พลาสติกได้ทันที
- ฉนวนกันความร้อนแอโรเจล (Airgel): ชั้นฉนวนกักเก็บพลังงานช่วยรักษาอุณหภูมิผิวสัมผัสภายนอกให้อยู่ที่ 40–70°C ลดการสูญเสียความร้อนสู่บรรยากาศโรงงาน
- การประหยัดพลังงานโดยรวม: ระบบทำความร้อนแบบรังสีอินฟราเรดช่วยลดภาระค่าไฟฟ้าของเครื่องจักรลงได้เฉลี่ย 30–80%
6. การเลือกใช้วัสดุและการปกป้องผิวสัมผัสของสกรู
แรงดันและการเสียดสีในโซนเปลี่ยนผ่านสร้างความเค้นเชิงกลสูง การเลือกเกรดโลหะที่ทนทานจึงเป็นสิ่งจำเป็นเพื่อรักษามิติของร่องเกลียวให้คงที่
- เหล็กกล้าไนไตรด์ (Nitrided Steels): เกรด 38CrMoAlA หรือ SACM645 ผ่านการชุบแข็งผิวลึก 0.5–0.8 มม. ความแข็ง HV 950–1000 เหมาะสำหรับงานรีดและฉีดพลาสติกทั่วไป
- เหล็กกล้าเครื่องมือผงโลหะ (Tool Steels): เกรด DC53 หรือ SKD11 ทนทานต่อการขัดถูและแรงเฉือนสูง เหมาะสำหรับงานที่ผสมคอมพาวด์หรือสารเติมแต่ง
- การพอกผิวแข็งยอดเกลียว (Bimetallic / Hard-Facing): การเชื่อมพอกด้วยโลหะผสมพิเศษช่วยป้องกันการสึกหรอแบบ Adhesive Wear ระหว่างยอดสกรูและผนังกระบอกสูบ
คำถามที่พบบ่อย (FAQ)
1. จะทราบได้อย่างไรว่า Transition Zone ของเครื่องจักรยาวหรือสั้นเกินไป?
สังเกตได้จากมอเตอร์ขับสกรู หากแอมป์มอเตอร์แกว่งตัวรุนแรงหรือมีเสียงดังผิดปกติ แสดงว่าโซนสั้นเกินไปจนเม็ดพลาสติกติดขัด แต่ถ้าต้องใช้อุณหภูมิฮีทเตอร์สูงมากเพื่อให้หลอมทัน แสดงว่าโซนยาวเกินไปจนเกิดแรงเฉือนไม่เพียงพอ
2. ทำไมการเพิ่มอุณหภูมิกระบอกสูบในโซนเปลี่ยนผ่าน บางครั้งกลับทำให้พลาสติกหลอมช้าลง?
เพราะเมื่ออุณหภูมิผนังกระบอกสูงเกินไป ฟิล์มพลาสติกหลอมจะหนาตัวและมีความหนืดต่ำลง ทำให้แรงเฉือนหนืด (Viscous Dissipation) ลดลง ส่งผลให้อัตราการสร้างความร้อนเชิงกลในร่องสกรูลดลงตามไปด้วย
3. การออกแบบ Transition Zone มีผลต่อการกระจายตัวของเม็ดสีอย่างไร?
โซนเปลี่ยนผ่านที่สร้างแรงอัดและแรงเฉือนสม่ำเสมอจะช่วยบดขยี้เม็ดสีและสารเติมแต่งให้แตกตัวก่อนเข้าสู่โซนมิเตอร์ริ่ง ลดปัญหาการเกิดลายเส้นหรือสีเพี้ยนในชิ้นงาน
4. พลาสติกรีไซเคิลต้องการการออกแบบโซนเปลี่ยนผ่านแตกต่างจากเม็ดบริสุทธิ์หรือไม่?
พลาสติกรีไซเคิลมีความหนาแน่นรวมและขนาดเกล็ดที่ไม่สม่ำเสมอ จึงต้องการ Transition Zone ที่มีความลึกร่องเหมาะสมและมีมุมลาดเอียงที่ค่อยเป็นค่อยไปเพื่อป้องกันการอุดตันของเศษพลาสติก
5. อายุการใช้งานของ Transition Zone ยาวนานแค่ไหนก่อนจะต้องซ่อมบำรุง?
ขึ้นอยู่กับประเภทวัตถุดิบและเกรดเหล็กที่ใช้ หากเป็นเหล็กกล้าชุบไนไตรด์คุณภาพสูงและใช้งานตามพารามิเตอร์ที่ถูกต้อง จะมีอายุการใช้งานยาวนานหลายปี ทั้งนี้ควรวัดขนาดระยะห่างยอดเกลียวเป็นประจำตามรอบบำรุงรักษา
